Machine à rouler les barres d'acier et machine à redresser
La ligne de production complète se compose des unités suivantes :
stand de paiement -, machine de détartrage hydraulique (2 ensembles), boîte de poudre de lubrifiant (2 ensembles), laminoir à froid (2 ensembles), machine de soulagement des contraintes, machine de redressage et de découpe à grande vitesse -, crémaillère d'alignement automatique, crémaillère de décharge, système de servocommande de fréquence, unité d'enroulement (en option).
1. Dérouleurs
Fournit une alimentation stable en matière première.
2. Machine de détartrage hydraulique (2 jeux)
Élimine efficacement le tartre d'oxyde et les impuretés des surfaces des matières premières.
3. Boîte de poudre lubrifiante (2 jeux)
Assure une application uniforme de la poudre à dessiner, réduisant ainsi la friction pendant le roulement.
4. Laminoir à froid (2 jeux)
Permet un laminage en double-passe pour une précision de formage et une cohérence dimensionnelle améliorées.
5. Machine anti-stress
Élimine les contraintes internes dans les barres d'armature après le laminage, améliorant ainsi la ductilité et la soudabilité.
6. Machine de redressage et de découpe à grande vitesse-
Permet d'obtenir un écart de rectitude inférieur ou égal à 3 mm/m et une tolérance de coupe de ±2 mm.
7. Support d'alignement automatique
Aligne et empile soigneusement les barres d’armature finies pour une décharge en douceur.
8. Support de décharge
Prend en charge la sortie organisée du produit final.
9. Système de servocommande de fréquence
Assure un contrôle précis de la vitesse et un fonctionnement fluide sur toute la ligne.
10.Unité d'enroulement (en option) :
Rembobine les barres redressées/coupées en bobines compactes pour un stockage ou un transport flexible.
Spécification des produits
|
Numéro de modèle. |
LZ150S-1 |
LZ180S-1 |
LZ180S-2 |
|
Diamètre de la matière première, mm |
Φ5.0-10 |
Φ6.5-12 |
Φ6.5-14 |
|
Diamètre de roulement fini, mm |
Φ4 Φ5 Φ6 Φ7 Φ9 |
Φ5 Φ6 Φ7 Φ8 Φ9 Φ11 |
Φ6-12 |
|
Rapport de réduction du diamètre maximum |
1.5 |
2.5 |
2.5 |
|
Vitesse de roulement maximale, m/min. |
150 |
150/180 |
150/180 |
|
Capacité de production globale, tonnes/mois |
1600 |
2600 |
3000 |
|
Consommation électrique réelle, kw.h/tonne |
18-25 |
19-22 |
19-22 |
|
Consommation de pièces d'usure, RMB/tonne |
4-6 |
2-3 |
2-3 |
|
Plage de longueur de coupe standard, m |
1.5 -12 |
1.5 -12 |
1.5 -12 |
|
Tolérance de longueur de coupe, mm |
±2mm |
±2mm |
±2mm |
|
Déviation de rectitude, mm/m |
Inférieur ou égal à 3 mm |
Inférieur ou égal à 3 mm |
Inférieur ou égal à 3 mm |
|
Puissance totale installée, kW |
75,5 kW |
105,5 kW |
155kw |
|
Méthode de contrôle de vitesse |
Contrôle de vitesse à fréquence variable |
Contrôle de vitesse à fréquence variable |
Contrôle de vitesse à fréquence variable |
|
Nombre d'unités de traction dimensionnées |
2 |
2 |
2 |
|
Méthode de lissage |
Type à rouleau de pression ou type rotatif |
Type à rouleau de pression ou type rotatif |
Type à rouleau de pression ou type rotatif |
|
Nombre d'unités de traction de redressage |
2/3 |
2/3 |
2/3 |
|
Méthode de cisaillement et de contrôle |
Cisaille volante servo ou cisaille à chute servo |
Cisaille volante servo ou cisaille à chute servo |
Cisaille volante servo ou cisaille à chute servo |
|
Méthode de contrôle de la longueur |
Commutateur photoélectrique ou PLC en option |
Commutateur photoélectrique ou PLC en option |
Commutateur photoélectrique ou PLC en option |
|
Méthode de décharge |
Rack Auto.Align avec « Production continue » |
Rack Auto.Align avec « Production continue » |
Rack Auto.Align avec « Production continue » |
|
Méthode de lubrification et de refroidissement des rouleaux |
Liquide de saponification ou poudre à dessin |
Liquide de saponification ou poudre à dessin |
Liquide de saponification ou poudre à dessin |
|
Poids total de l'équipement, tonnes |
Environ 7 tonnes |
Environ 8,5 tonnes |
Environ 9,5 tonnes |

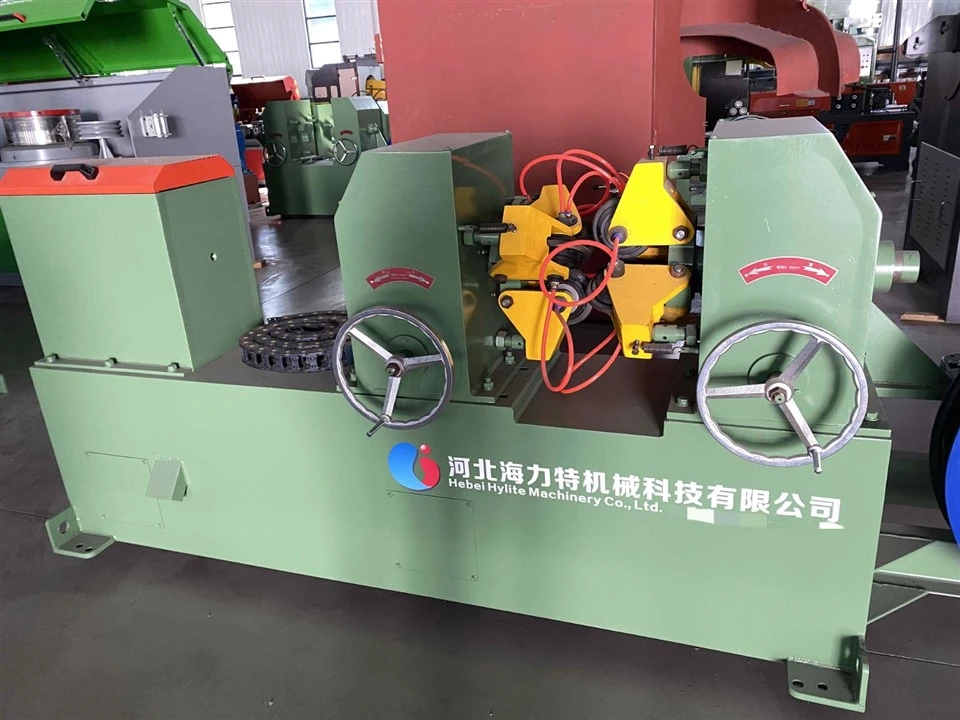

Photos de produits
Lors de l'achat d'équipements en acier nervuré laminé à froid{{0}, la principale préoccupation des clients est de savoir si l'équipement peut fabriquer de manière cohérente des produits de haute-qualité qui répondent aux normes au coût global le plus bas.
